Описание
Характеристики
Основные характеристики
| диапазон | TeSys | |
|---|---|---|

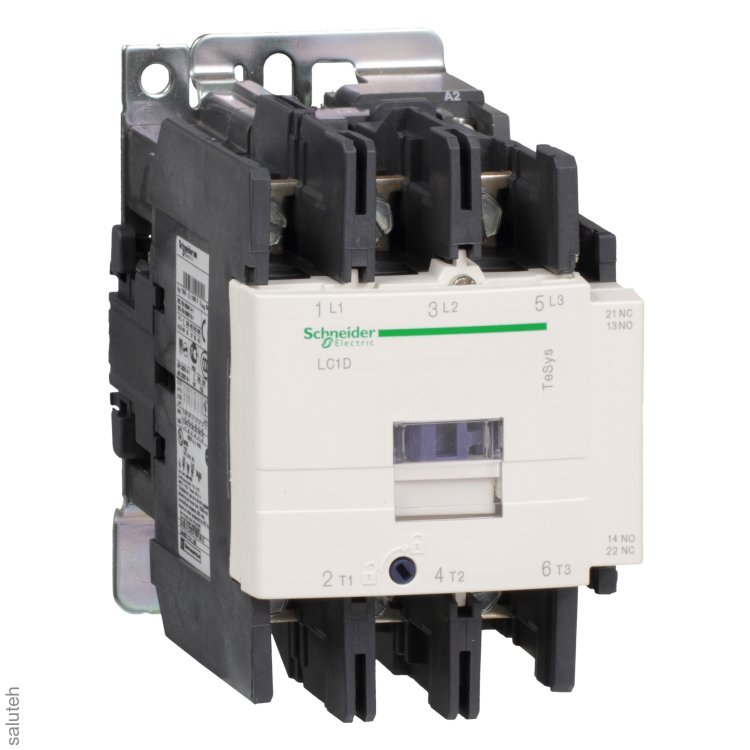

| наименование изделия | TeSys D | |
| тип устройства или его аксессуаров | Контактор | |
| краткое название устройства | LC1D | |
| применение контактора | Управление электродвигателем Активная нагрузка | |
| категория применения | AC-1 AC-3 AC-4 | |
| описание полюсов | 3P | |
| конфигурация главных контактов | 3 Н.О. | |
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток 25...400 Hz для силовая цепь <= 1000 V переменный ток для силовая цепь | |
| [Icw] номинальный кратковременно допустимый ток | 125 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь 95 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь | |
| мощность двигателя, кВт | 45 кВт в 660...690 V переменный ток 50/60 Гц AC-3 45 kW at 415...440 V AC 50/60 Hz AC-3 55 кВт в 500 V переменный ток 50/60 Гц AC-3 45 kW at 1000 V AC 50/60 Hz AC-3 15 kW at 400 V AC 50/60 Hz AC-4 25 кВт в 220...230 V переменный ток 50/60 Гц AC-3 45 кВт в 380...400 V переменный ток 50/60 Гц AC-3 | |
| мощность двигателя, л.с. | 20 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 7.5 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели 15 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 25 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 60 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 60 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели | |
| тип цепи управления | Пост. ток широкий диапазон | |
| напряжение цепи управления | 12 V пост. ток | |
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. | |
| [Up] номинальное импульсное выдерживаемое напряжение | В соответствии с IEC 60947 | |
| категория перенапряжения | III | |
| [Ith] условный тепловой ток на открытом воздухе | 125 А в <= 60 °C для силовая цепь 10 А в <= 60 °C для цепь сигнализации | |
| Номинальная включающая способность Irms | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 | |
| номинальная отключающая способность | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 | |
| [Icw] номинальный кратковременно выдерживаемый ток | 1100 А <= 40 °C 1 с силовая цепь 135 А <= 40 °C 10 мин силовая цепь 400 А <= 40 °C 1 мин силовая цепь 800 А <= 40 °C 10 с силовая цепь 100 А 1 с цепь сигнализации 120 А 500 мс цепь сигнализации 140 А 100 мс цепь сигнализации | |
| соответствующий номинал предохранителя | 160 А gG в <= 690 V координация тип 2 для силовая цепь 200 А gG в <= 690 V координация тип 1 для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 | |
| среднее полное сопротивление | 0.8 мОм в 50 Гц - Ith 125 А для силовая цепь | |
| [Ui] номинальное напряжение изоляции | 1000 В для силовая цепь в соответствии с IEC 60947-4-1 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL 690 В для цепь сигнализации в соответствии с IEC 60947-1 600 В для цепь сигнализации сертификации CSA 600 В для цепь сигнализации сертификации UL | |
| электрическая износостойкость | 1.2 млн. циклов 95 А AC-3 при Ue <= 440 V 1.3 млн. циклов 125 А AC-1 при Ue <= 440 V | |
| мощность, рассеиваемая одним полюсом | 7.2 Вт AC-3 12.5 Вт AC-1 | |
| защитная крышка | С | |
| монтажная опора | Монтаж на панель Рейка | |
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 | |
| сертификация продукта | BV CCC DNV GL GOST LROS (Lloyds register of shipping) RINA | |
| присоединения | Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельным наконечником Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...16 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...25 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник | |
| момент затяжки | Силовая цепь : 9 Нм - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм Силовая цепь : 9 Нм - разъем шестигранный 4 мм Цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 | |
| время срабатывания | 20...35 мс отключение 95...130 мс включение | |
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 | |
| механическая износостойкость | 10 млн. циклов | |
| рабочая частота | 3600 цикл/ч в <= 60 °C |
Дополнительные характеристики
| технология использования катушек | Без встроенного модуля защиты от перегрузок | |
|---|---|---|
| пределы напряжения цепи управления | 0,75...1,2 Uc находится в состоянии работы в 55 °C, постоянный ток 0,1...0,3 Uc отпускание в 55 °C, постоянный ток | |
| постоянная времени | 75 мс | |
| пусковая мощность, Вт | 22 Вт в 20 °C | |
| потребляемая мощность при удержании, Вт | 22 Вт в 20 °C | |
| тип вспом. контактов | Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1 Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1 | |
| частота цепи сигнализации | 25...400 Гц | |
| минимальный коммутируемый ток | 5 мА для цепь сигнализации | |
| минимальное коммутируемое напряжение | 17 В для цепь сигнализации | |
| время без перекрытия | 1.5 мс при снятии напряжения (между НЗ и НО контактом) 1.5 мс при подаче напряжения (между НЗ и НО контактом) | |
| сопротивление изоляции | > 10 МОм для цепь сигнализации |
Условия эксплуатации
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 | |
|---|---|---|
| защитное исполнение | TH в соответствии с IEC 60068-2-30 | |
| степень загрязнения | 3 | |
| рабочая температура окружающей среды | -5...60 °C | |
| температура окружающей среды при хранении | -60...80 °C | |
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc | |
| рабочая высота | 3000 м без ухудшение характеристик по температуре | |
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 | |
| огнестойкость | V1 в соответствии с UL 94 | |
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Удары контактор разомкнут 8 g (ном.) в течение 11 мс Вибрации контактор замкнут 3 g (ном.), 5...300 Гц Удары контактор замкнут 10 gn в течение 11 мс | |
| высота | 127 мм | |
| ширина | 85 мм | |
| глубина | 186 мм | |
| масса продукта | 2.61 кг |
