Описание

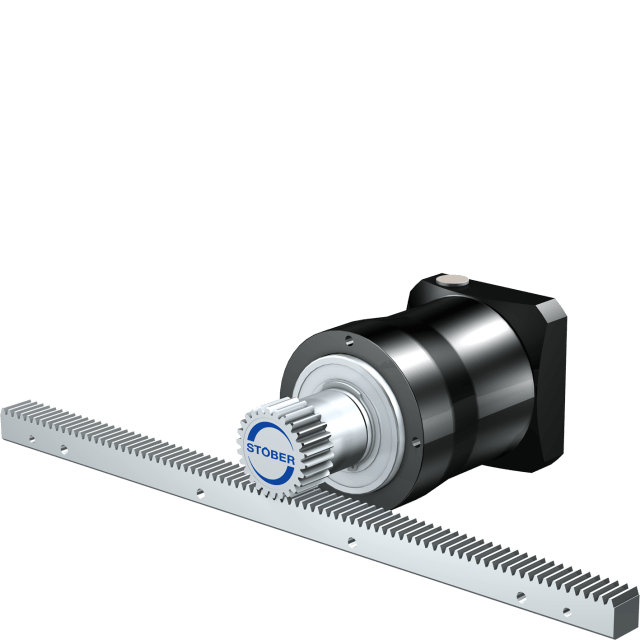

Приводы линейного перемещения серии ZVPE с зубчато-реечным механизмом с цилиндрической косозубой или прямозубой шестерней и встроенным одно- или двухступенчатым планетарным редуктором. Два положения передачи на валу (на конце или заподлицо с буртиком), экономичная альтернатива более высокоточным сериям в данной линейке. Богатый выбор моделей и соответствующих реек фирмы Atlanta для подбора оптимального варианта.
В качестве материалов используется высококачественные марки стали, детали закалены и тщательно отшлифованы. Для повышенных осевых и радиальных нагрузок доступны к заказу усиленные версии подшипников. Любые монтажные позиции, опциональные настроечные пластины, децентрализованная система смазки. Универсальные адаптеры для подключения серводвигателей.
Технические характеристики реечных приводов линейного перемещения Stober серии ZVPE
- Максимальное усилие: 2 - 6,3 кН;
- Максимальная скорость: 0,11 - 4,5 м/с;
- Модуль зубчатого колеса: 2 - 3;
- Количество зубьев: 16 - 25;
- Люфт: 40 - 83 мкм.
Типоразмеры зубчато-реечных приводов Stober серии ZV-PE
Тип привода | Макс. усилие, кН | Кол-во зубьев | Макс. скорость, м/с | Люфт, мкм |
ZV2_PE311 | 2,0 | 16 | 1,1 - 3,6 | 40 |
ZV2_PE312 | 2,0 | 16 | 0,11 - 0,89 | 49 |
ZV2_PE411 | 2,8 | 20 | 1,3 - 4,1 | 49 |
ZV2_PE412 | 2,8 | 20 | 0,13 - 1,0 | 62 |
ZV2_PE511 | 6,3 | 25 | 1,4 - 4,2 | 62 |
ZV3_PE511 | 6,1 | 18 | 1,5 - 4,5 | 67 |
ZV2_PE512 | 6,3 | 25 | 0,14 - 1,0 | 77 |
ZV3_PE512 | 6,1 | 18 | 0,15 - 1,1 | 83 |
Купить линейные приводы Stober Antriebstechnik серии ZVPE, узнать цену и больше информации.
Характеристики
| Бренд | Stober Antriebstechnik |
